PNB
Seda valevärvipilti võib nimetada ka maakattetüüpide valevärvipildiks. Siin kombineeritakse arvutuslikku veekogude indeksit (NDPI), tagasipeegeldunud lähi-infrapunakiirgust (NIR) ja sinist valgust (Blue). Nähtava spektri punasesse kanalisse on seega asetatud arvutusliku veekogude indeksi (NDPI) info, rohelisse kanalisse lähi-infrapunakiirguse info ning sinises kanalis on nähtava sinise valgusspektri info.

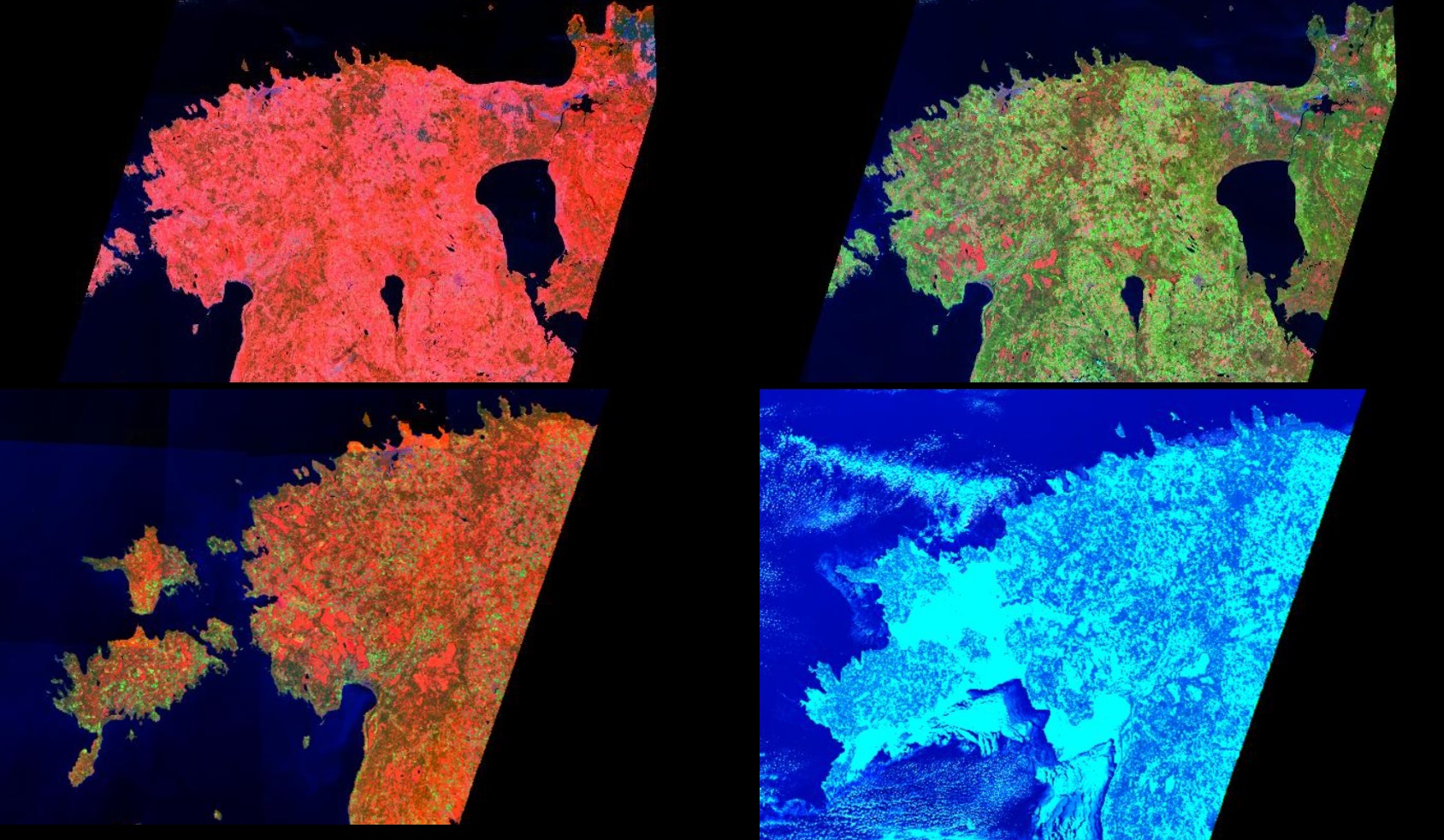

See kaardikiht on vaadeldav aastaringselt, ent on kõige rakenduslikum ja informatiivsem vegetatsiooni aktiivsemal perioodil. Pildil 1 on visualiseeritud selle värvitooni muutused erinevate aastaaegade lõikes. Üldiselt näeme, kuidas varakevadel on kaardikiht punastes toonides, suve saabudes muutub värviliseks koos erinevate maakattetüüpide väljajoonistumisega, sügise ja külmade saabudes hakkavad värvid sulanduma koos närbuva taimkattega tagasi punakaks. Kui talvel on maa must, püsib punakas foon, ent lume mahasadamisel muutub kaardikiht sinakaks. Lumi paistab sel valevärvi kihil meile helesinisena, lumikatteta jää veekogude peal aga tumesinise tooniga.

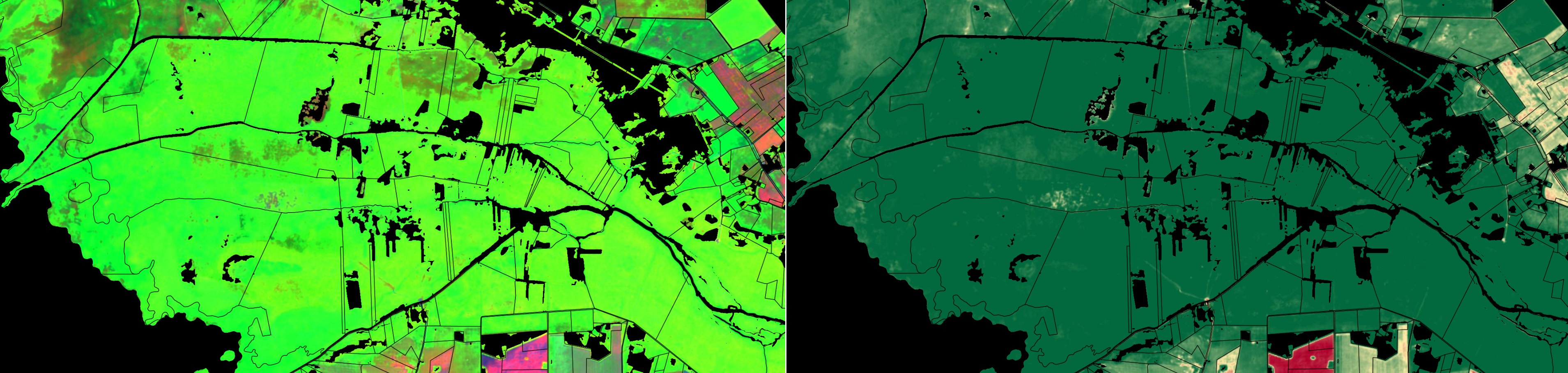

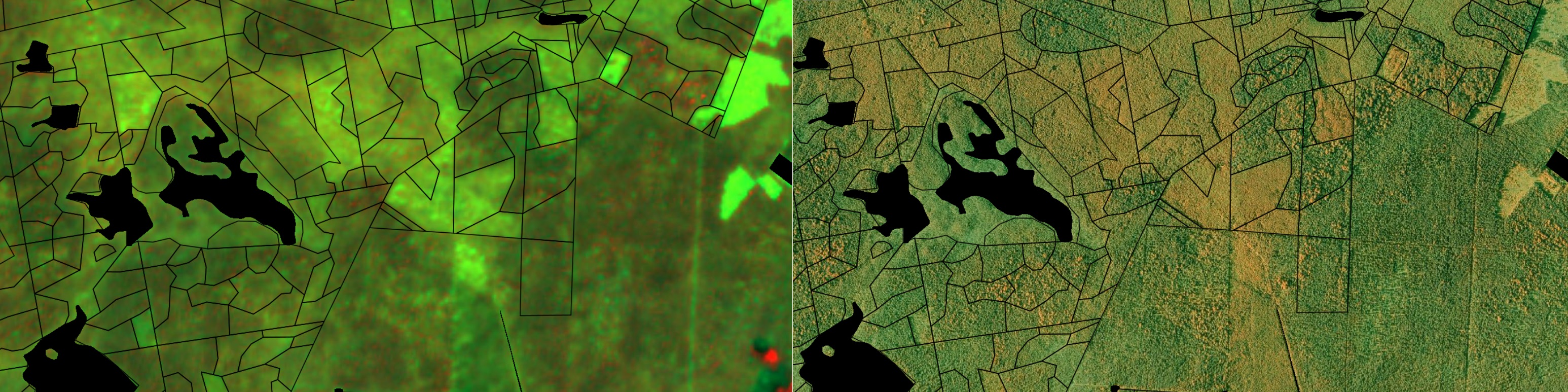

Taimedes sisalduv klorofüll peegeldab hästi lähi-infrapunakiirgust, sinist valgust aga oluliselt vähem. Lähi-infrapunase info on kuvatud läbi rohelise kanali ja heas seisus taimedel on reeglina ka madal NDPI väärtus, millest tulenevalt on PNB valevärvi kombinatsioonis sellised alad rohelist värvi. Saab teha teatud üldistuse, et neoonsed rohelised on sellised alad, kus klorofülli sisaldus taimedes on kõrge ja NDPI väärtus madal. Sellised alad on näiteks rohelised niitmata põllud, lehtpuumetsad ja rohealad (Pilt 2). Okaspuud peegeldavad veidi vähem lähi-infrapunakiirgust võrreldes lehtpuudega. Seetõttu paistavad need pildil pruunikas-rohelisena (Pilt 3). Siiski erandjuhtude esinemise tõttu peab alade osas erinevate järelduste tegemiseks alati uuritavat ala detailsemalt analüüsima.

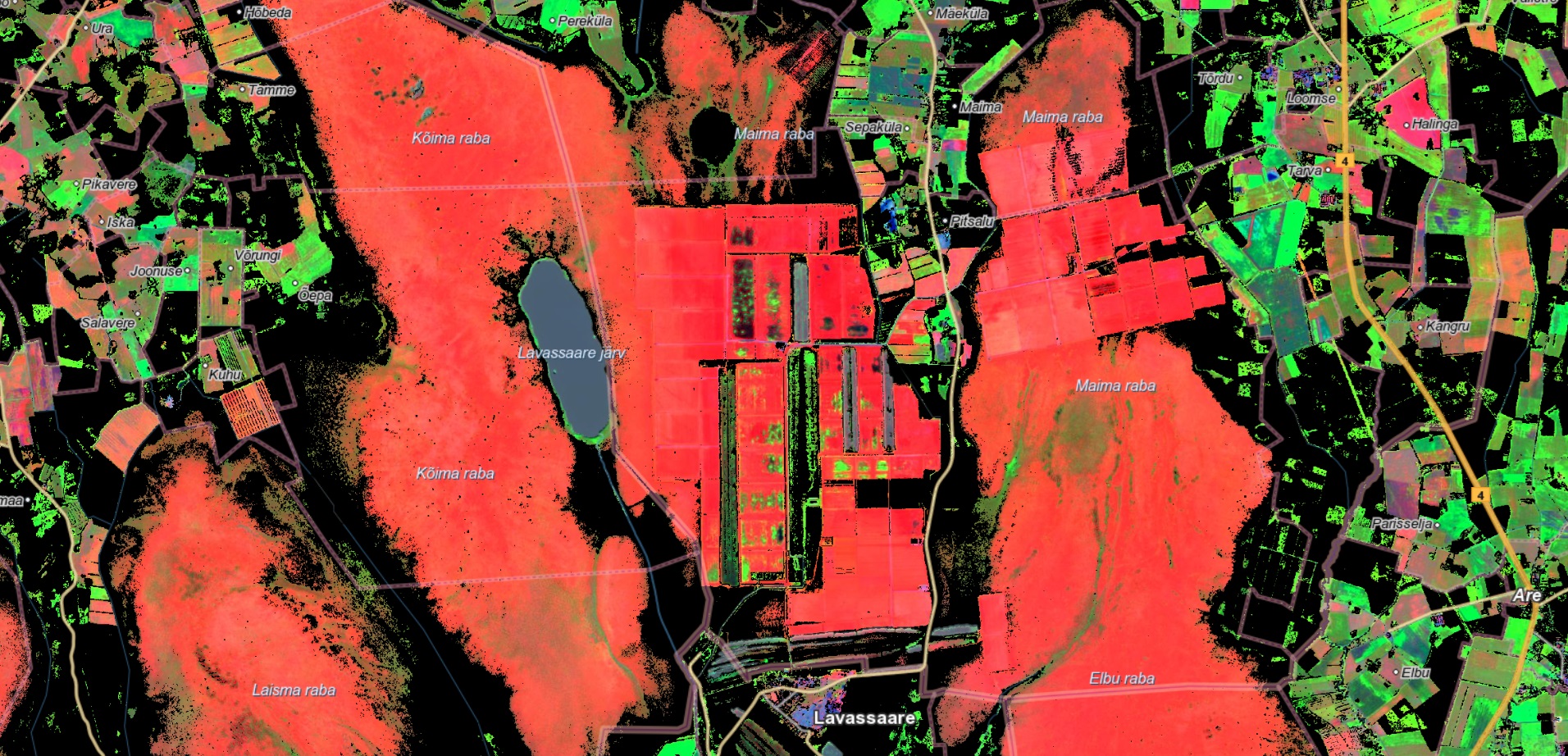

PNB pildil eristuvad hästi märgalad ja turbaväljad. Vaadeldes satelliidipilte, mis on tehtud hiliskevadel või suvisel ajal, paistavad need ümbritsevast keskkonnast välja punase tooniga (Pilt 4). Nendel aladelt peegeldub vähe sinist valgust ja lähiinfrapunakiirgust ning on kõrge NDPI väärtus, mis punase kanali läbi kuvatuna annabki neile punase tooni.

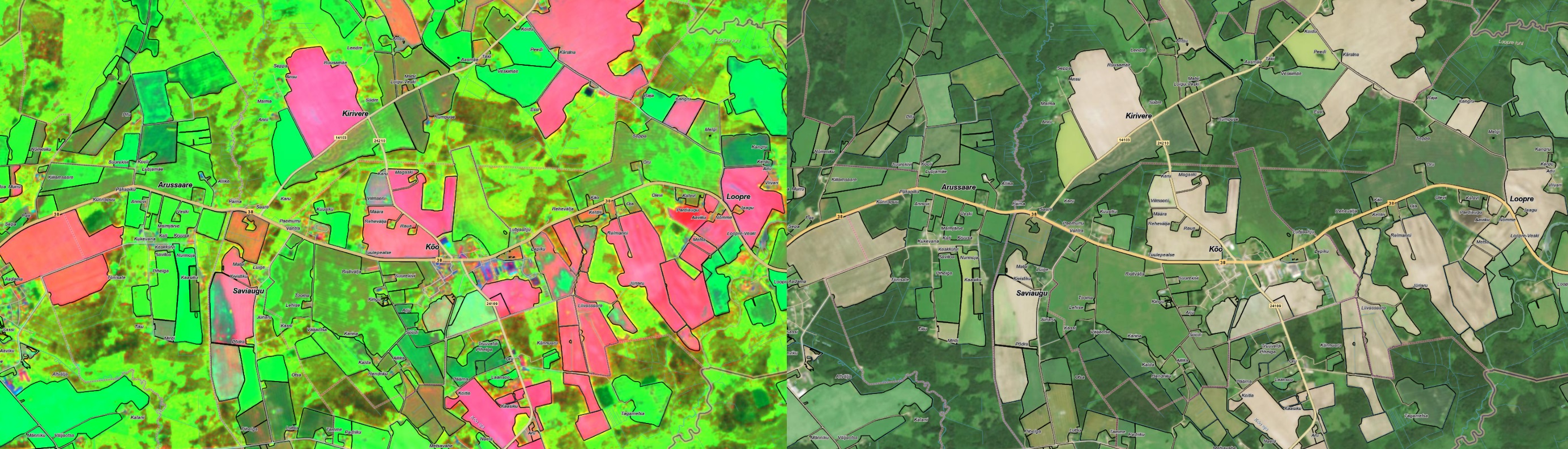

Niidetud rohumaad ja küntud põllud on erksad roosad (Pilt 5). Mullastel pindadel on kõrge NDPI väärtus ning lähi-infrapunasest peegeldub vähem valgust. Roosa värv tuleneb sellest, et valevärvipildil on sinise kanali osatähtsust suurendatud. Kõrged väärtused punases ja sinises kanalis annavad meile sellise roosa tooni. Olenevalt sinise kanali osakaalust võib toon varieeruda roosast sinaka lillakani.

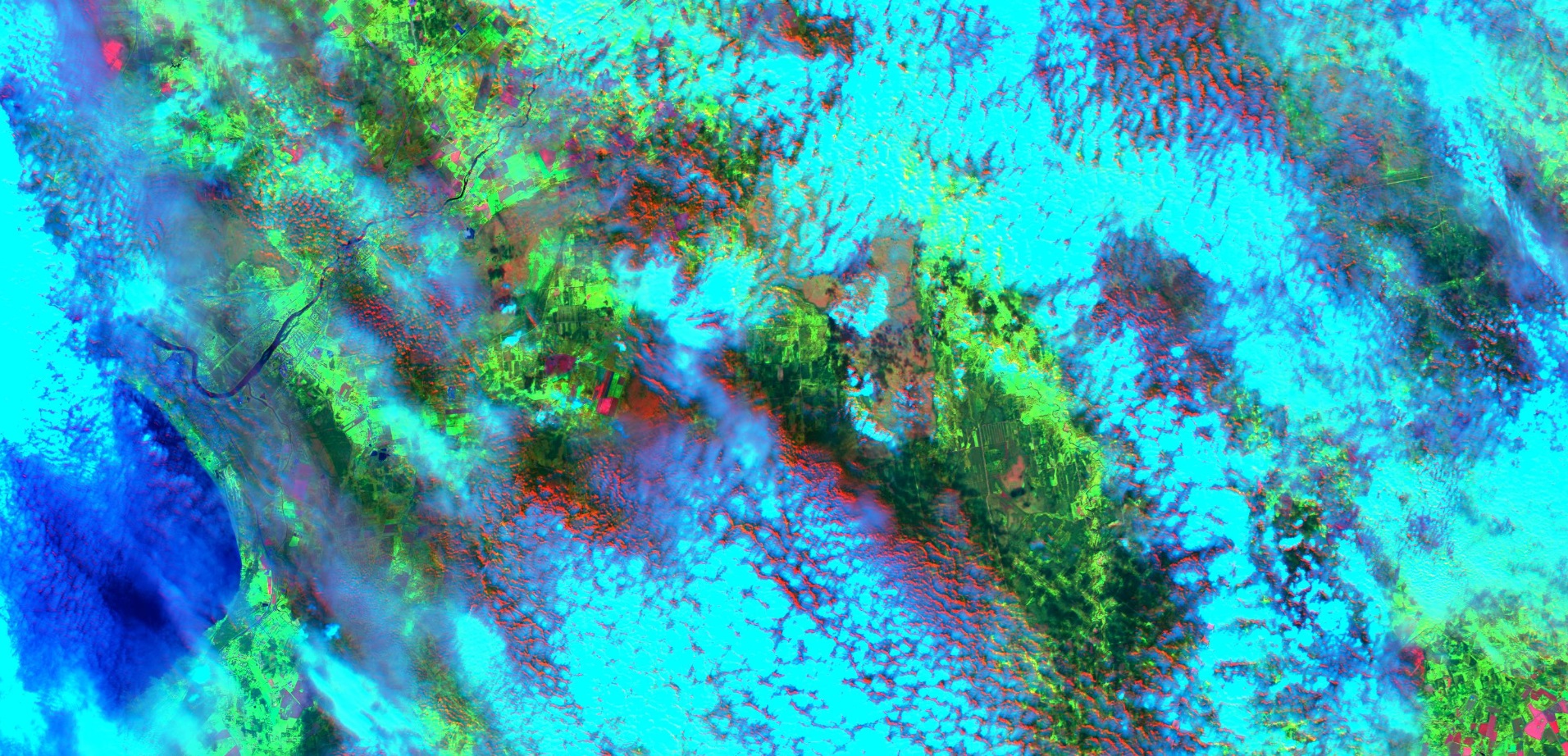

Veekogud neelavad hästi lähi-infrapunakiirgust ja vähesel määral peegeldavad sinist valgust. Veekogudel on madal NDPI väärtus. Sellest tulenevalt on veekogud PNB spektrikombinatsioonis tumesinised või mustjad. Pilved peegeldavad nii lähi-infrapunakiirgust kui ka sinist valgust, NDPI väärtus on madal. Seetõttu on pilved (ja muuhulgas ka lumi) helesinist värvi.
